NESÝTENÉ RUKÁVY / CLOSE-FIT PULL-IN

Bezvýkopové opravy potrubí - sanácie tlakových potrubí

NA MAXIMUM

VAŠE VÝHODY

 • Nové potrubie s minimalnými výkopovými prácami
• Malé zmenšenie profilu
• Dlhé úseky zaťahovaného rukávu sú možné aj pri ohyboch až do 45°
• Výrazna úspora nákladov až 50%
• Možnosť extrémnych prevádzkových tlakov až do 80 barov (v závislosti od rozmerov)
• Cesty a infraštruktúra ostanú nedotknuté
• Výrazná redukcia CO2, jemného prachu a hluku a ochrana životného prostredia!

ČO

je nesýtený rukáv / Close-Fit
Pull-in metóda?

Metóda Close-Fit Pull-in je ideálna technológia pre bezvýkopovú renováciu prepravných potrubí plynu, vody a odpadových vôd, pretože predlžuje životnosť potrubia minimálne o 50 rokov. Pri tomto procese sa kontrolovane vtiahne do starého potrubia flexibilná vysokotlaková hadica s o niečo menším prierezom.

TO DÁVA ZMYSEL.

AKÉ

možnosti ponúka?

PrimusLine: Vnútorná vrstva Primus Line® je zvolená špecificky pre médium buď z PE alebo TPU. Bez ohľadu na médium je vonkajšia vrstva vždy vyrobená z PE, len farba je prispôsobená médiu. Medzi vnútornou a vonkajšou vrstvou je tkaná kevlarová tkanina, ktorá dokáže absorbovať veľmi vysoké vnútorné tlaky. (V závislosti od rozmerov do 80 barov)

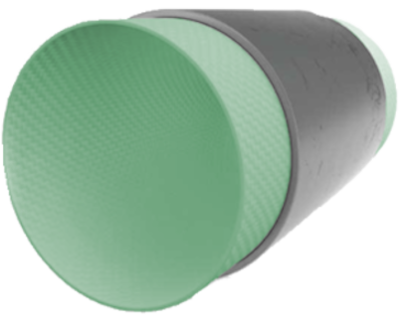

SaniTube: SaniTube® je vysoko odolná PET - multifilamentová hadica z priadze s obojstranným polyuretánovým alebo polyetylénovým povrstvením, ktorá sa používa na sanáciu tlakových potrubí. SaniTube® je možné ťahať cez ohyby až do 45 stupňov, inštalovať do potrubí v rozmedzí od DN80 do DN400. Má tiež minimálny deštrukčný tlak 25 barov, je šetrný k životnému prostrediu, nevyžaduje žiadne lepidlo, je schopný potiahnuť úseky potrubia až do vzdialenosti 1 km naraz, inštaluje sa do akéhokoľvek typu potrubia.

AKO

funguje metóda Close-Fit Pull-in?

PrimusLine: V prvom kroku sa existujúce potrubie vyčistí vysokotlakovým čističom alebo
mechanicky pomocou škrabiek z ocele. Kvalitu čistenia kontrolujeme pomocou inšpekčnej kamery. V druhom kroku sa pomocou špeciálnych navijakov s meraním ťahových síl zatiahneme továrensky zložený Primus Line® z cievky do starého potrubia. Ohyby do 45° nepredstavujú problém. Vstup prebieha cez najmenšie výkopové jamy, takže nie sú potrebné rozsiahle výkopy ciest. Nakoniec sa Primus Line® natlakuje stlačeným vzduchom (cca 1 bar) a tým sa vytvaruje do pôvodného okrúhleho tvaru. Vložka Primus Line® nepotrebuje staré potrubie ako oporu, vložka je samonosná a staré
potrubie slúži akurát ako chránička. Nakoniec sú špeciálne prírubové spojky nalisované na konce vložiek a vzniká tak absolútne tesný spoj s pevnosťou v ťahu. Pripojenie k starej konštrukcii sa vykonáva pomocou bežných prírubových tvaroviek. Pomocou tejto technológie sa všetky údaje dôležité pre kvalitu, ako napríklad ťahové sily na Primus Line®, zaznamenávajú a dokumentujú v reálnom čase.

SaniTube: V prvom kroku sa existujúce potrubie vyčistí vysokotlakovým čističom alebo mechanicky pomocou škrabiek z ocele. Kvalitu čistenia kontrolujeme pomocou inšpekčnej kamery. V druhom kroku sa pomocou špeciálnych navijakov s meraním ťahových síl zatiahneme z cievky vložka SaniTube do potrubia. Ohyby do 45° nepredstavujú problém. Vstup prebieha cez najmenšie výkopové jamy, takže nie sú potrebné rozsiahle výkopy ciest. Nakoniec sa SaniTube natlakuje stlačeným vzduchom (cca 1 bar) na 24h a tým sa vytvaruje do pôvodného okrúhleho tvaru, ktorý si v pokojnom stave udrží. Keďže SaniTube® je pološtrukturálny prvok, je potrebné zabezpečiť nosnosť existujúcim potrubím. Nakoniec sú špeciálne prírubové spojky mechanicky namontované na konce vložiek a vzniká tak absolútne tesný spoj. Pripojenie k starej konštrukcii sa vykonáva pomocou
bežných prírubových tvaroviek. Pomocou tejto technológie sa všetky údaje dôležité pre kvalitu, ako napríklad ťahové sily na SaniTube®, zaznamenávajú a dokumentujú v reálnom čase.

TO JE MAXIMÁLNE BEZSTAROSTNÁ SANÁCIA.

BEZ STAROSTÍ

NÁŠ PRÍSĽUB KVALITY

 • Certifikáty materiálov pre styk s pitnou vodou
• Lanové navijáky s meraním ťažných síl zaručujú bezchybné zatiahnutie potrubia
• Viac ako 5 000m nainštalovaných vložiek
• Skúsení a certifikovaní špecialisti na sanácie potrubí
• Odborné poradenstvo v oblasti sanácií potrubí
• Autorizovaný stavbyvedúci
• Profesionálne vybavenie

.

OBLASŤ POUŽITIA

kanalizácia, vodovod, priemysel, plynovod

ROZSAH DIMENZIE

DN 150 - DN 500

MATERIÁL STARÉHO POTRUBIA

všetky typy materiálov

MATERIÁL NOVÉHO POTRUBIA

Primus Line® (Hrúbka steny 6mm)

DĹŽKA INŠTALÁCIÍ

500m (možnosť až 2 500m)

MOŽNOSŤ PRECHODU CEZ KOLENÁ

do 45° jednoducho (možnosť aj 90°)

MOŽNOSTI DOPOJENIA POTRUBIA

Bežné prírubové tvarovky

OBLASŤ POUŽITIA

kanalizácia, vodovod, priemysel, plynovod

ROZSAH DIMENZIE

DN 50 - DN 450

MATERIÁL STARÉHO POTRUBIA

všetky typy materiálov

MATERIÁL NOVÉHO POTRUBIA

Polyetylén / Polyuretán

DĹŽKA INŠTALÁCIÍ

500m (max. 3000m)

MOŽNOSŤ PRECHODU CEZ KOLENÁ

až do 45°

MOŽNOSTI DOPOJENIA POTRUBIA

Bežné prírubové tvarovky

.

.

.

NÁČRT PRIMUSLINE

Pozrieť náčrt

VIDEO PRIMUSLINE

Oprava tlakového PVC potrubia DN150
vysokotlakovou vložkou PrimusLine

Pozrieť video
